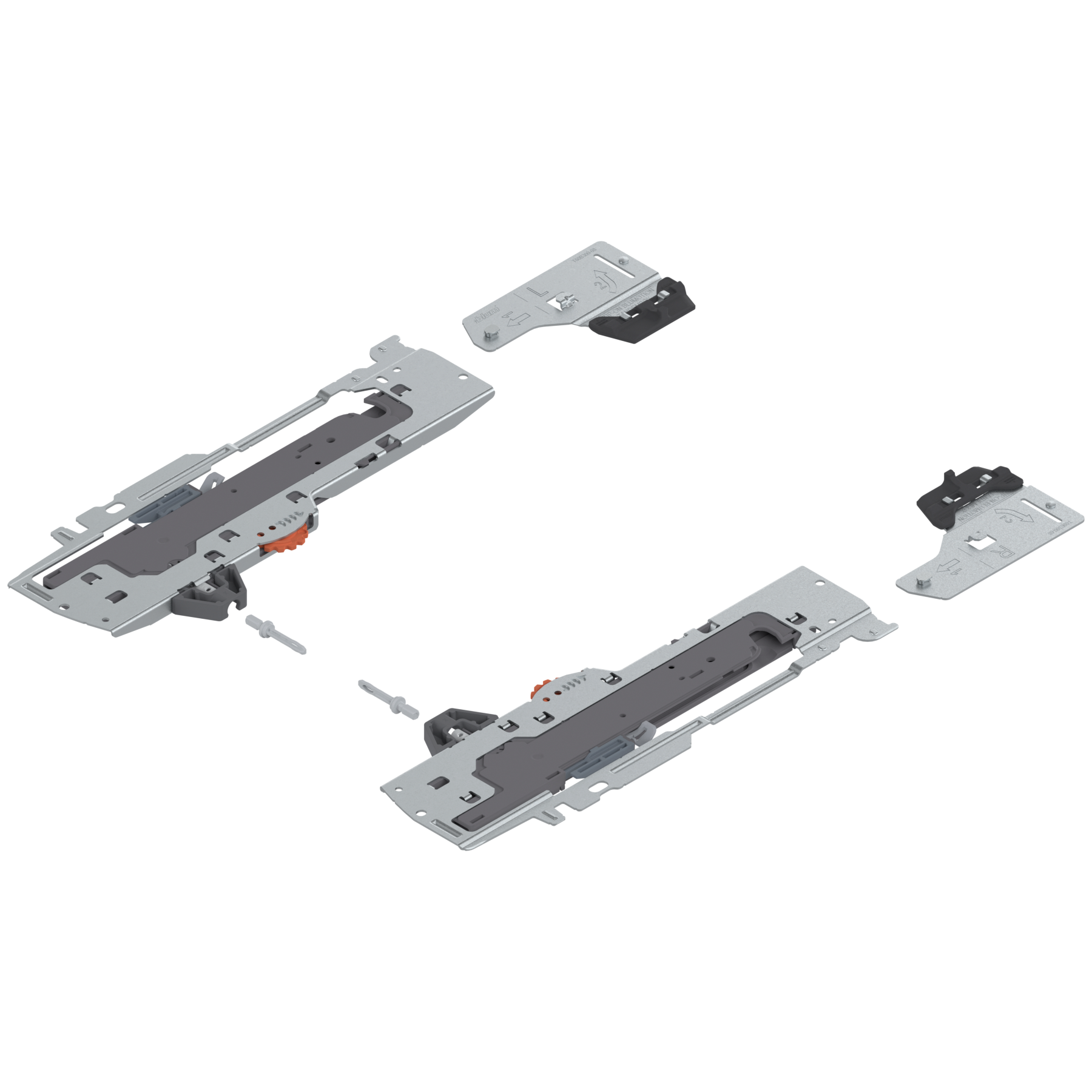

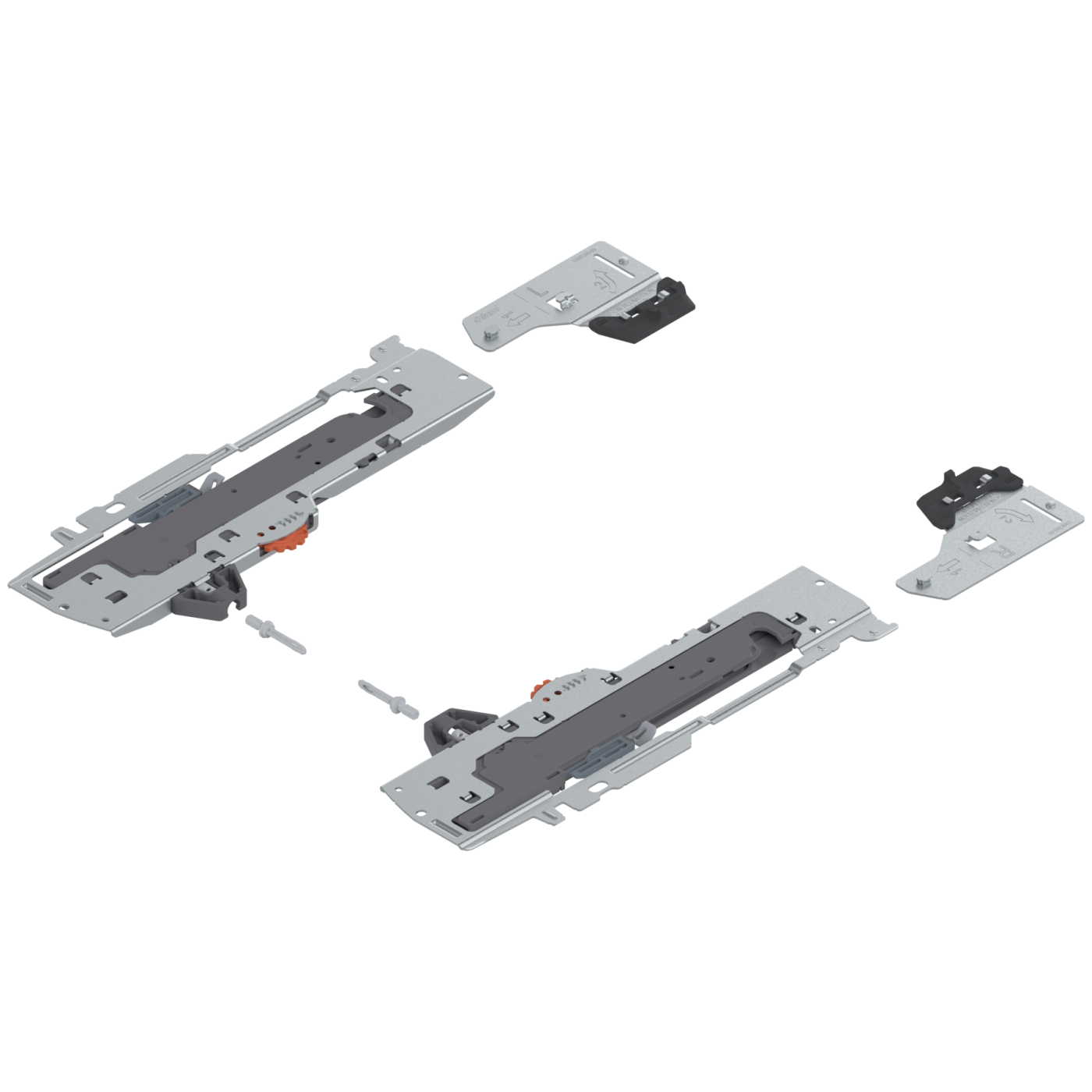

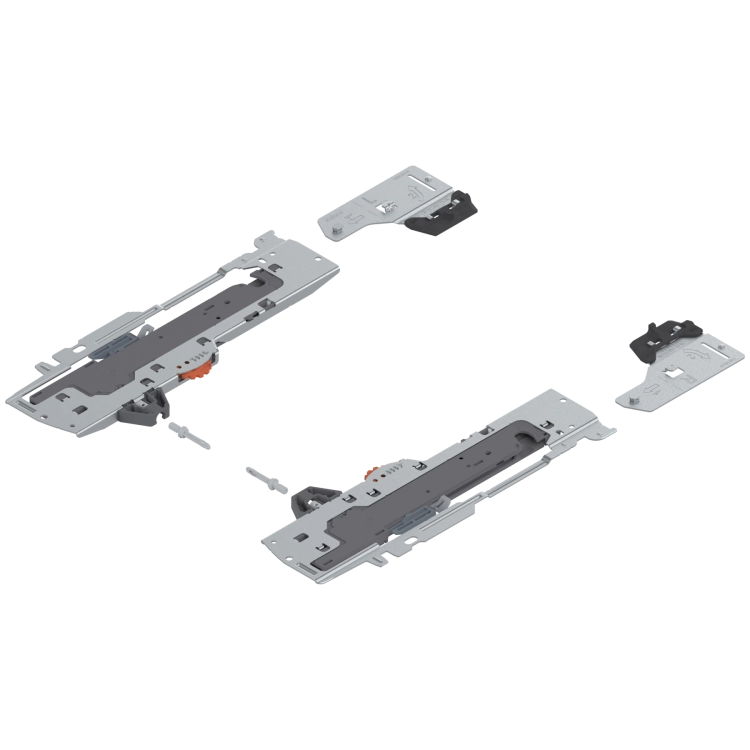

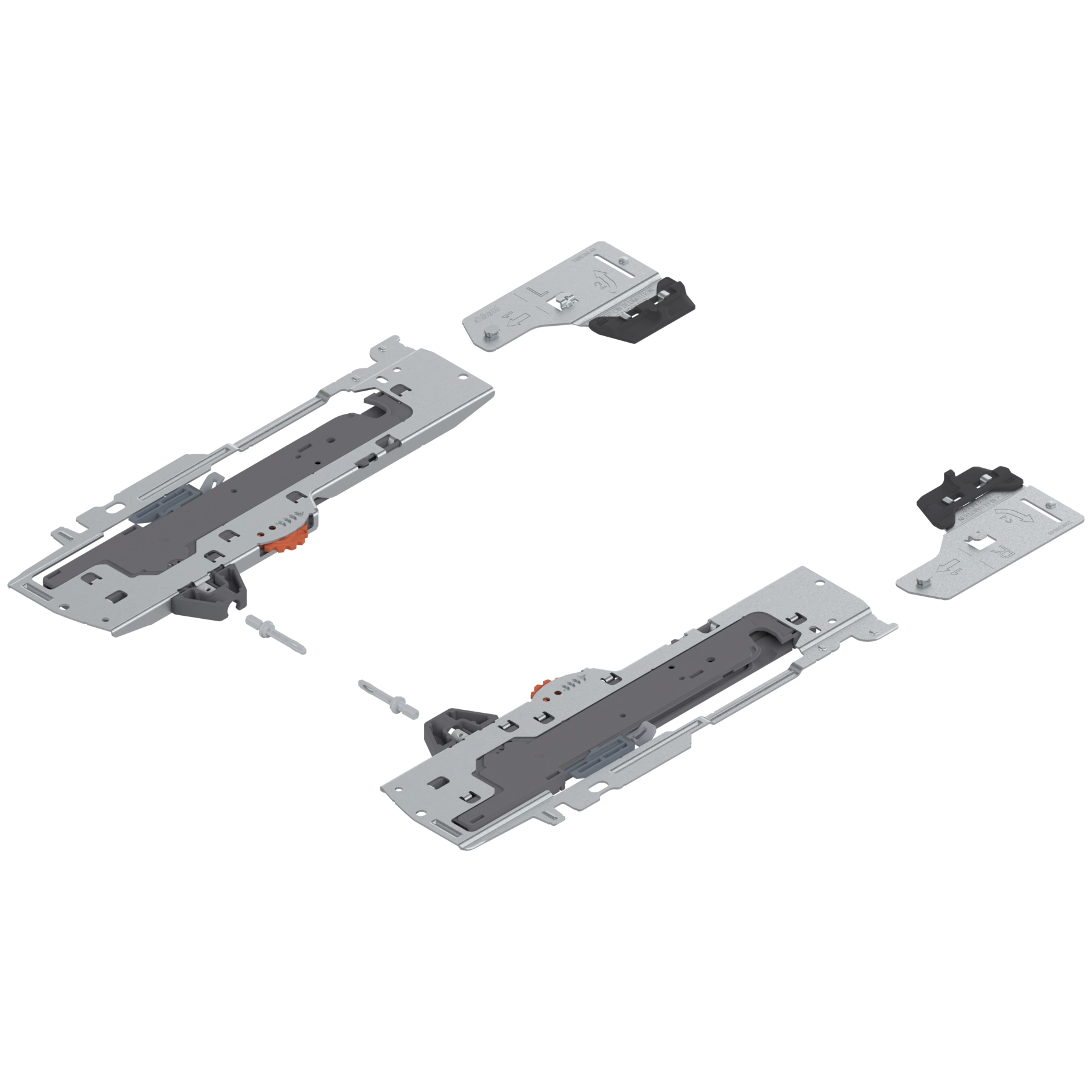

Mechanizm Tip-On Blumotion T60B3530 do 350-600 mm

Reling podłużny TANDEMBOX (górny), do szuflady z wysokim frontem, lewy/prawy, do TANDEMBOX
antaro

Dane techniczne:

• Rodzaj relingu Reling podłużny
• Materiał stal
• Kolor / Powierzchnia jedwabiście biały
• Powierzchnia uchwytu / tulejki jedwabiście biały
• Wymiar relingu Reling o przekroju 23 x 14 mm
• Długość prowadnicy 500 mm
• Mocowanie relingu z frontem bez użycia narzędzi z INSERTA

Mocowanie frontu TANDEMBOX , wkręty, symetryczne, do TANDEMBOX antaro/TANDEMBOX intivo/TANDEMBOX plus

UWAGA: Do skompletowania całej szuflady Tandembox niski potrzebne będzie:

-Bok szuflady    -Mocowanie frontu

-Prowadnica      -Uchwyt ściany tylnej 83mm

-2x zaślepka

UWAGA: Do skompletowania całej szuflady Tandembox wysokiej z relingiem potrzebne będzie:

-Bok szuflady  -Mocowanie frontu

-Prowadnica    -Uchwyt ściany tylnej 183mm

-2x zaślepka    - Reling

Dane techniczne:

• Materiał tworzywo/cynk
• Kolor / Powierzchnia błyszcząca
• Sposób mocowania z frontem wkręty
• Montaż mocowania frontu z bokiem szuflady CLIP\
• Pozycja mocowania ZSF Pozycja mocowania 03
• Regulacja wysokości +/- 2 mm

Prowadnica TANDEMBOX Zint. BLUMOTION / odpowiedni do TOB / odpowiedni do SERVO-DRIVE, Prowadnica, 30 kg, lewa/prawa

Dane techniczne:

• Rodzaje systemów prowadnic Prowadnica TANDEMBO
• Obciążenie dynamiczne 30 kg
• Montaż systemu prowadnic z szufladami BOX przez zawieszenia
• Materiał Stal
• Kolor / Powierzchnia cynkowana
• Dodatkowe funkcje BLUMOTION
• Dodatkowe funkcje do TIP-ON BLUMOTION
• Min. głębokość korpusu 503 mm
• Długość prowadnicy korpusu 497 mm
• Wysokość profilu korpusu 43.6 mm
• Szerokość profilu korpusu 26.6 mm
• Mocowanie profilu korpusu na wkręty

Uchwyt drewnianej ścianki tylnej TANDEMBOX, wys. K (128,5 mm), prawy+lewy

Dane techniczne:

• Rodzaje ścianki tylnej/-uchwytów Uchwyt drewnianej ścianki tylnej
• do mocowania relingów nie
• min. wysokość zabudowy 128.5 mm
• Materiał stal Kolor / Powierzchnia RAL 9006 szar.
• Pozycje mocowania uchwytu ścianki tylnej
• Pozycja mocowania uchwytu ścianki tylnej 04
• Wzornictwo gładki

TANDEMBOX front, do Szuflady wewnętrzne z relingiem poprzecznym, GW=1168 mm, do przycięcia, do TANDEMBOX
intivo/antaro

Dane techniczne:

• Rodzaje frontów do systemów BOX (grubość dna 5-16 mm)
• wysokość 97.9 mm
• Materiał Stop aluminium
• Kolor / Powierzchnia RAL 9006 szar.
• długość 1036.3 mm
• szerokość korpusu 1200 mm
• Szerokość wewn.(odstęp mocowania systemu prowadnicy) 1168 mm
• Montaż frontu z mocowaniami boków szuflady wewnętrznej na wkręty (TBX antaro) lub na nacisk (TBX intivo)

TANDEMBOX Element z logo, prostokątna, symetr., nadrukowany

UWAGA: Do skompletowania całej szuflady Tandembox niski potrzebne będzie:

-Bok szuflady    -Mocowanie frontu

-Prowadnica      -Uchwyt ściany tylnej 83mm

-2x zaślepka

UWAGA: Do skompletowania całej szuflady Tandembox wysokiej z relingiem potrzebne będzie:

-Bok szuflady  -Mocowanie frontu

-Prowadnica    -Uchwyt ściany tylnej 183mm

-2x zaślepka    - Reling

Dane techniczne:

• Rodzaj zaślepki prostokątna, wysokość 29,9 mm, design-A
• Forma prostokątna
• Materiał tworzywo
• Kolor / Powierzchnia jedwabnie biały
• Mocowanie zaślepki wciskane
• Rodzaj nadruku Sitodruk

Uchwyt relingu, tworzywo

Dane techniczne:

• Rodzaj relingu Uchwyt relingu
• Materiał tworzywo
• Kolor / Powierzchnia RAL 7037 ciemnoszar.

Adapter synchronizacji TIP-ON BLUMOTION

Dane techniczne:

• Typ Adapter synchronizacji TIP-ON BLUMOTION
• Grupa produktów Rozwiązanie zlewozmywakowe LEGRABOX
• Grupa produktów LEGRABOX
• Grupa produktów MOVENTO
• Grupa produktów MERIVOBOX
• Grupa produktów TANDEMBOX
• Materiał tworzywo
• Kolor / Powierzchnia RAL 7035 jasnoszara

Mocowanie frontu TANDEMBOX , wys. D, do szuflady wewnętrznej z pojedynczym relingiem, lewe/prawe, do
TANDEMBOX antaro

Dane techniczne:

• Typ uchwytu frontu do szuflady wewnętrznej z pojedynczym relingiem
• Warianty mocowania frontu wys. D
• Materiał tworzywo
• Kolor / Powierzchnia jasnoszary
• Połączenie z frontem na wkręty
• Artykuł prawy+lewy

Bok szuflady TANDEMBOX, wysokość K (115.6 mm), dł.=500 mm, lewy/prawy, do TANDEMBOX antaro

Dane techniczne:

• Rodzaj szuflady Bok szuflady TANDEMBOX
• Materiał stal
• Wysokość boku szuflady K (115 mm)
• Wzornictwo A
• dł. 500 mm
• Montaż boków szuflady z frontem mocowanie frontu-ZSF na clip z amortyzatorem
• Montaż boków szuflady ze ścianką tylną przez zatrzaśnięcie (stalowa ścianka tylna lub uchwyt drewnianej ścianki tylnej)
• Długość boku szuflady (wymiar wewnętrzny szuflady) 490 mm
• Wymiar montaż. boku szuflady (wymiar wewn. korpusu do zewn. krawędzi dna) 37.5 mm
• Regulacja wysokości +/- 2 mm
• Montaż boków szuflady do dna przez zaciskanie lub przez przykręcanie
• Grubość dna 16 mm
• Powierzchnia boku szuflady R9006 szara
• Kolor uchwytu tylniej ścianki RAL 7037 ciemnoszara
• Min. głębokość korpusu 503 mm
• Dodatkowe funkcje komfortowa regulacja wysokości przez mimośród
• Uzupełnienie T54.330 Kołki pozycjonujące w kpl.
• Uzupełnienie Zaślepki szare ZAA.532-C1.BT w kompl.

Mocowanie frontu TANDEMBOX , wys. C, do szuflady wewnętrznej z pojedynczym relingiem, lewe/prawe, do
TANDEMBOX antaro

Dane techniczne:

• Typ uchwytu frontu do szuflady wewnętrznej z pojedynczym relingiem
• Warianty mocowania frontu wys. C
• Materiał tworzywo
• Kolor / Powierzchnia jasnoszary
• Połączenie z frontem na wkręty

Bok szuflady TANDEMBOX, wysokość M (83.6 mm), dł.=600 mm, lewy/prawy, do TANDEMBOX antaro

Dane techniczne:

• Rodzaj szuflady Bok szuflady TANDEMBOX
• Materiał stal
• Wysokość boku szuflady M (83 mm)
• Wzornictwo A
• Montaż boków szuflady z frontem mocowanie frontu-ZSF na clip z amortyzatorem
• Montaż boków szuflady ze ścianką tylną przez zatrzaśnięcie (stalowa ścianka tylna lub uchwyt drewnianej ścianki tylnej)
• Długość boku szuflady (wymiar wewnętrzny szuflady) 590 mm
• Wymiar montaż. boku szuflady (wymiar wewn. korpusu do zewn. krawędzi dna) 37.5 mm
• Regulacja wysokości +/- 2 mm
• Montaż boków szuflady do dna przez zaciskanie lub przez przykręcanie
• Grubość dna 16 mm
• Powierzchnia boku szuflady R9006 szara
• Kolor uchwytu tylniej ścianki RAL 7037 ciemnoszara
• Min. głębokość korpusu 603 mm
• Dodatkowe funkcje komfortowa regulacja wysokości przez mimośród
• Uzupełnienie Zaślepki szare ZAA.532-C1.BT w kompl.

Uchwyt drewnianej ścianki tylnej TANDEMBOX, wys. M (96,5 mm), prawy+lewy

Dane techniczne:

• Rodzaje ścianki tylnej/-uchwytów Uchwyt drewnianej ścianki tylnej
• do mocowania relingów nie
• min. wysokość zabudowy 96.5 mm
• Materiał stal
• Kolor / Powierzchnia RAL 9006 szar.
• Długość płaszczki 856.5 mm
• Pozycje mocowania uchwytu ścianki tylnej Pozycja mocowania uchwytu ścianki tylnej 02
• Wzornictwo gładki
